山藤減速機調速電機的接線方式

發布時間：2020-04-21 14:02:02 來源：admin 瀏覽次數：0次

山藤減速機是一款傳動效率高，安裝方便，外觀美觀，噪音低的直交軸減速機，適用于很多機械設備，如：食品加工機械，包裝機械，生產線，自動化生產設備，環保設備，污水處理器等等，尤其是之前使用傳統RV蝸輪蝸桿減速機或者日本進口的原裝日精，住友減速機的客戶，都能夠用山藤減速機來替代，一個是更高效美觀，另一個是降低成本，縮短貨期，都有著明顯的優勢。
今天就給大家講解一下山藤減速機調速電機的接線方式。山藤減速機的小型系列，SZG18F,SZG18H,SZG18R以下的小型SZG系列，都是可以直接配套原裝調速電機和調速器使用的，可以免去使用變頻器的麻煩。調速器小型美觀，連接山藤調速電機方便快捷，受到了很多客戶的青睞。山藤調速器與山藤調速電機之間的連接方式是通過插頭連接的，這個插頭是出廠前已經分別接到山藤調速器和山藤調速電機上的了，客戶收到貨之后，只需要把山藤調速器的插頭紅線對準山藤調速電機的插頭的紅線對應插上，注意一定要是紅線對紅線的，如果不是紅線對紅線的話，電機是不轉的。

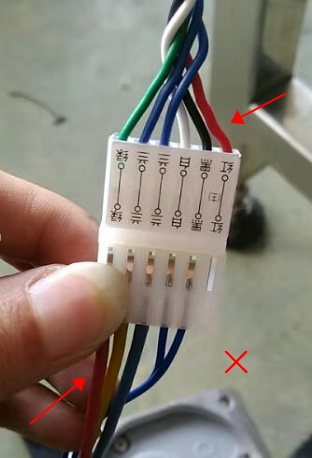

錯誤的接法如下圖：

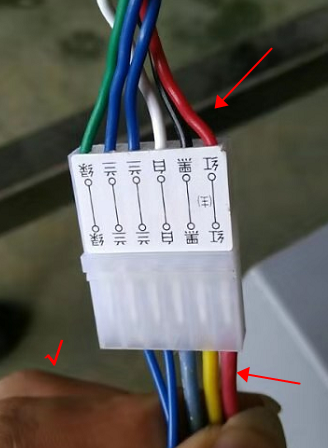

正確的接法如下圖：

客戶裝好后通電電機不轉的話，多數是插頭裝反了，需要檢查插頭是否是紅線對紅線，以免發生不必要的麻煩。

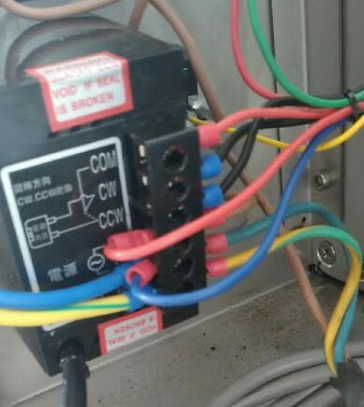

然后電源線，包括控制電機正反轉的接線都是在調速器的背面，只需要根據接線示意圖，一一對應接上就可以通電運轉了。如下圖：

山藤減速機調速電機的接線方式是不是非常簡單，簡化使用方式，降低操作成本，是現代工業產品的進步，山藤也在不斷努力優化自身產品。
如果對山藤減速機調速電機有任何疑問，歡迎致電：15118744788、15118744777或咨詢官網：http://m.efound.com.cn
